PLC Systémy

Programovatelný logický automat
automatické ovládání aplikací a zařízení
malé a levné jednotky v podobě elektronických krabiček
Dlouhodobě patří k základům automatického měření a regulace rianých aplikaci a procesů
Jednoduche modulárni a lehce programovatelné jednotky
Mnoho vstupů a výstupů pro snadné připojeni senzorů, displeú, spínačů a tlačitek, motorů a různých dalších přístrojů a zařízeni
Možnost datové drátové i bezdrátové komunikace
Funkce celého PLC i ovládání připojených prvků je izeno uleženým programom Primé programování i průběžná grafická simulace
Po připojení PLC k PC pomoci USB & RS-232 labels i reálne zkoušeni a testovani

Použítí PLC

Centrální řízení jednodušších aplikaci MaR
U velkých regulačních a řídících systémů pro distribuované decentralizované Fizení jednotlivých procesů

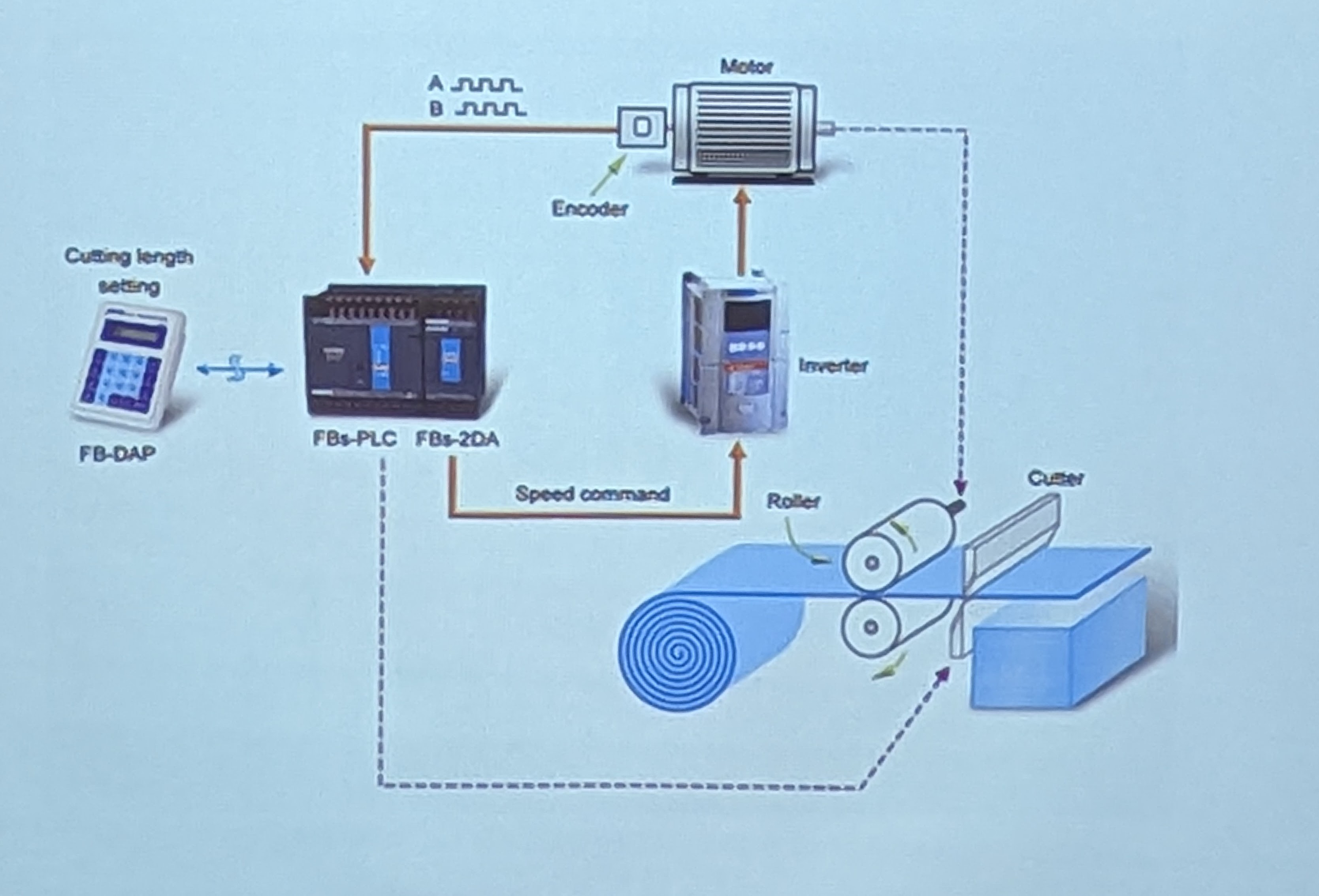

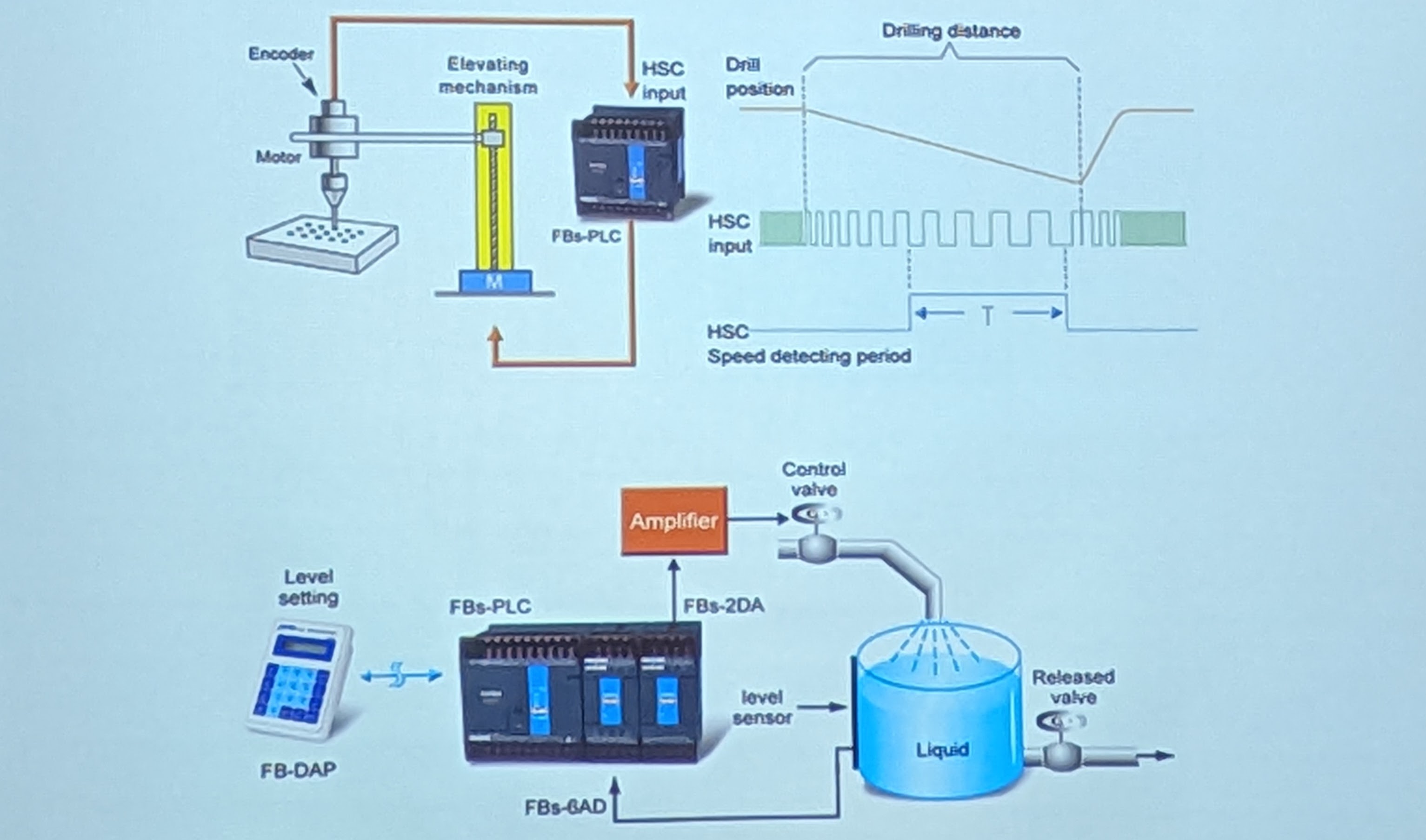

Příklady použiti
Řízení výrobních strojů, plnících a balících strojů
Regulace chlazení a vytápění
Řízení osvětlení
Zabezpečovací systémy
Vizualizace procesů - zobrazení informací, indikace
Zpracování signálů přímo na místě měření
Struktura PLC
Základní řídicí jednotka (basic/CPU modul) - základní blok PLC, který obsahuje:
Zdrojovou část - napájení jednotky, příp. dalších modulů
Procesorovou část - tvořená CPU, FPGA
Komunikační rozhraní - základní propojení s PC a s dalšími PLC
Několik binárnich/logických vstupů a výstupů
Rozšiřující moduly (expansion modules) - rozšiřují základní jednotku o další prvky:
Další vstupy logické a analogové (napěťové/proudové)
Další výstupy - tranzistorové, reléové a analogové výstupy, výkonové
Různé komunikační sběrnice - RS-232/422/485, LPT, Ethernet (TCP/IP), PROFIBUS, MODBUS, GSM apod.
Speciální moduly- např. regulátory motorů, PWM výstupy, zesilované/kompenzované vstupy pro tenzometry/termočlánky/termistory, sběrnicové opakovače apod.

od 12/8 až do 20/20 binárních vstupů/výstupů na ZM
0/4 analogové vstupy a 0/4/8 analogových výstupů na ZM
s rozšiřovacími moduly max 48/40 nebo 56/32 binárních a 20/8 analogových vstupů/výstupů
čítač, pulzní snímač
měření fáze a frekvence
3 sériové komunikační linky paměť’ programu 32 kB RAM + záložní EEPROM
přídavná paměť dat 0,5 MB
zálohování RAM a RTC
